型枠の種類・工法

常に時代の先進的技術の取り込みを怠らず、体系的な教育システムにより、全てのスタッフの能力向上と、業務品質の改善に努めております。

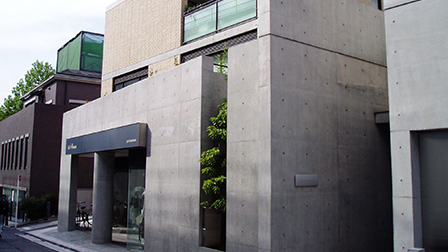

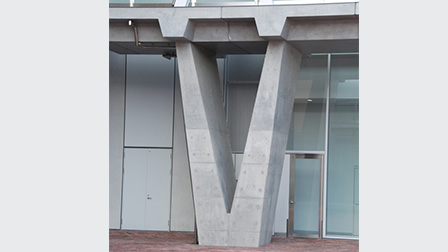

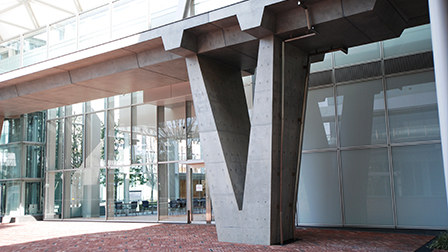

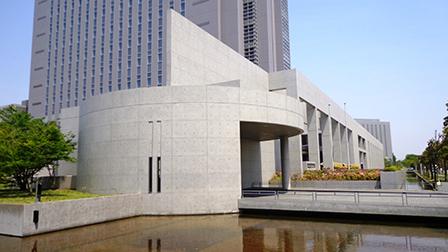

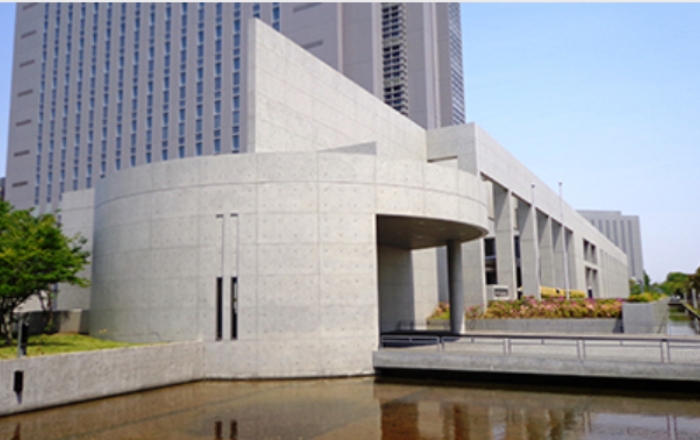

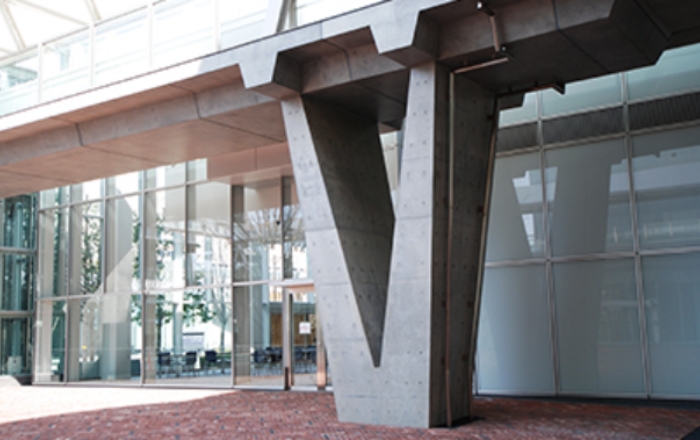

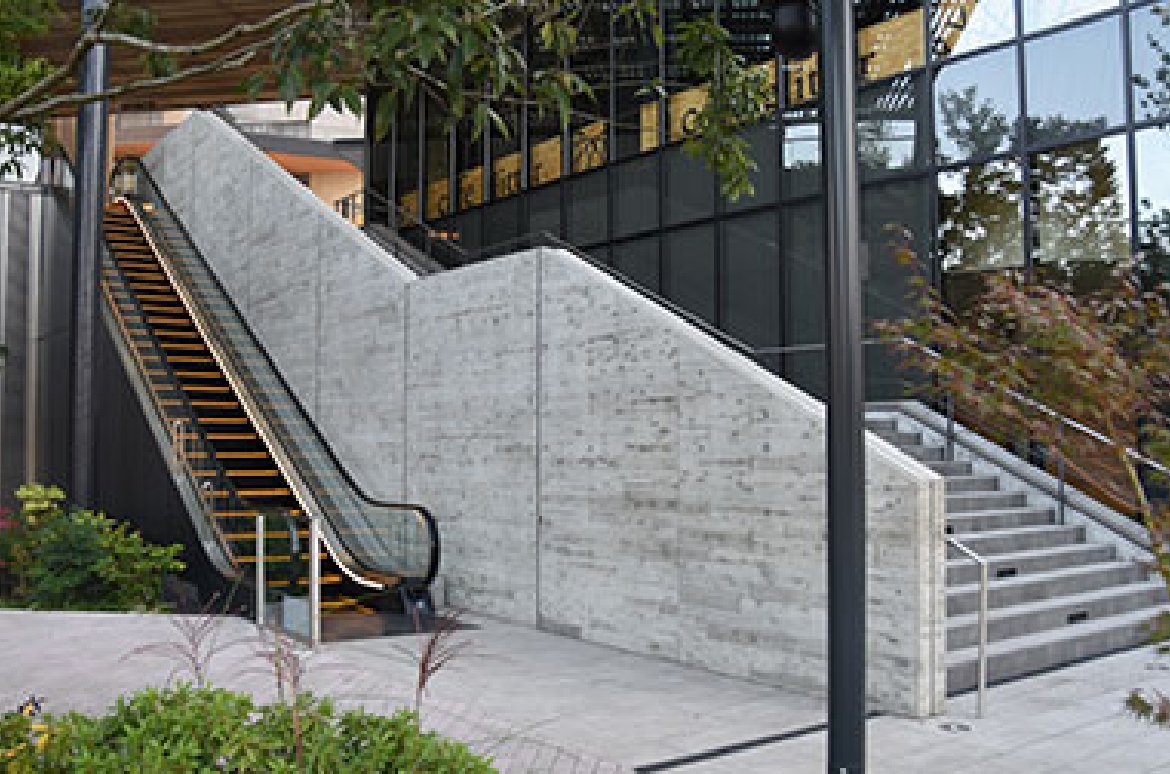

型枠の種類・工法 化粧打放型枠

化粧打放とは、コンクリート面に、タイル貼り・塗装等の仕上げを行わずコンクリート素地のままの仕上げを言います。使用する型枠材は、杉板等を使用し、木の木目を表したり、表面処理合板を使用し表面を滑面状にしたり、表面凹凸を付けたり、コンクリート素地本来の美しさを表現させます。

化粧打放型枠

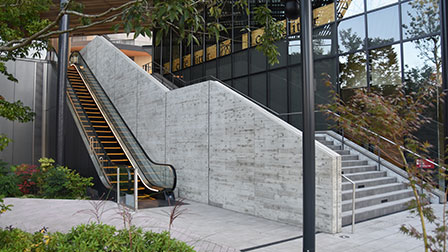

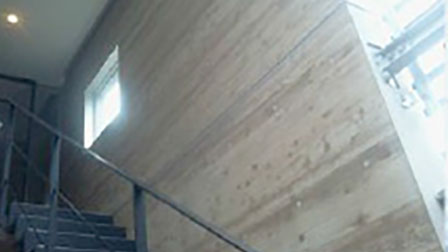

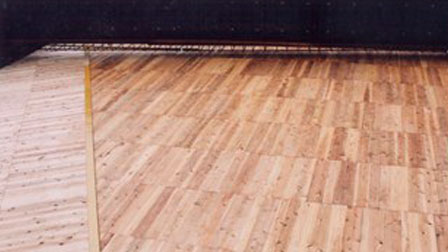

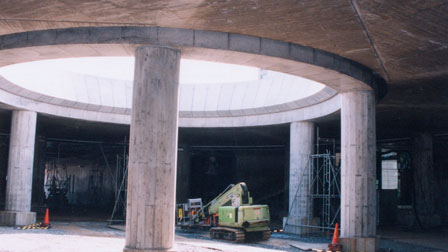

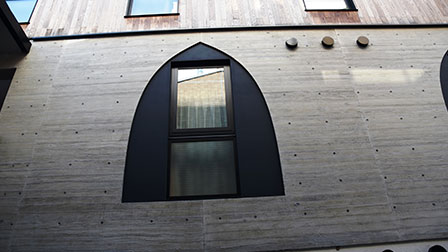

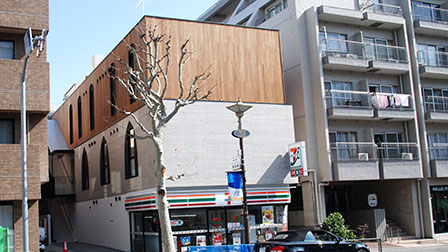

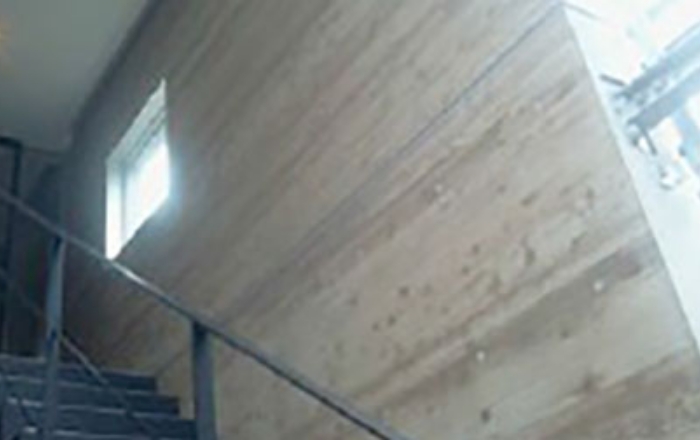

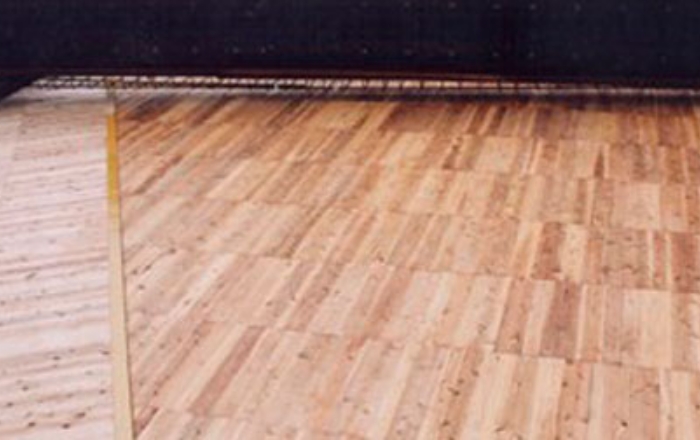

杉板本実化粧打放型枠

杉板本実化粧打放型枠
杉板本実化粧打放型枠
杉板本実化粧打放型枠
杉板本実化粧打放型枠
杉板本実化粧打放型枠
杉板本実化粧打放型枠

化粧打放し型枠タカマット

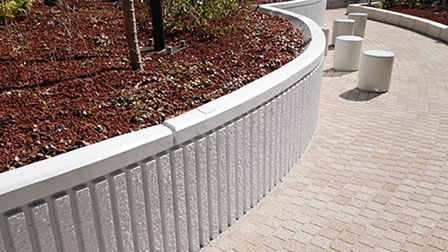

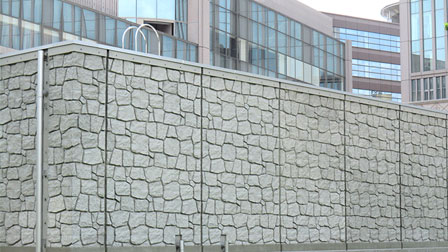

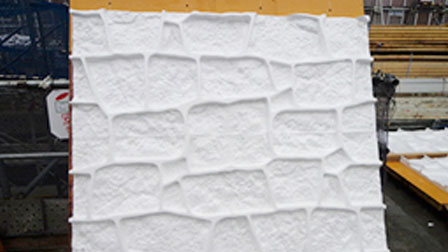

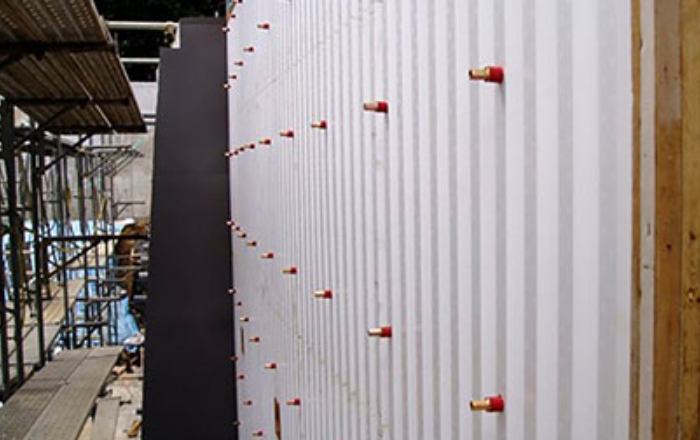

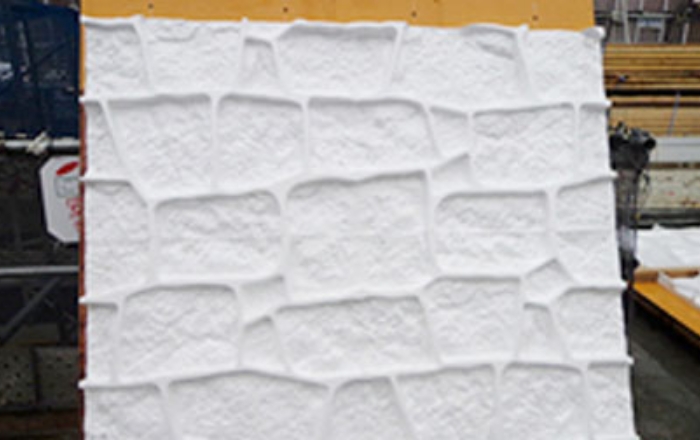

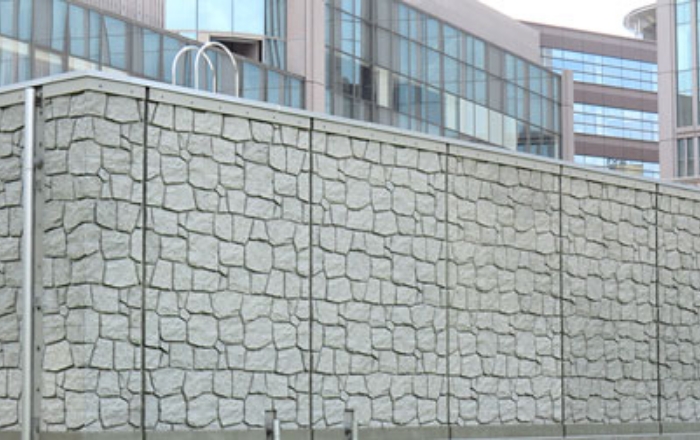

モールドスター化粧打放型枠

景観への調和をより具現化する為、壁面に"自然との調和"を作り出す、特殊樹脂化粧型枠です。

モールドスター化粧型枠写真
モールドスター化粧型枠写真
モールドスター化粧型枠写真
モールドスター化粧型枠写真
モールドスター化粧型枠写真

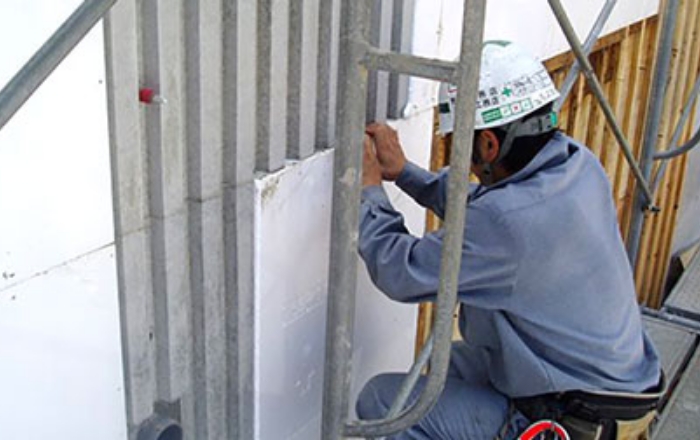

特殊形状の化粧放型枠

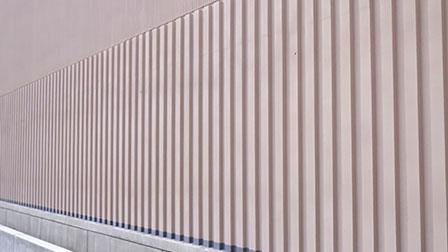

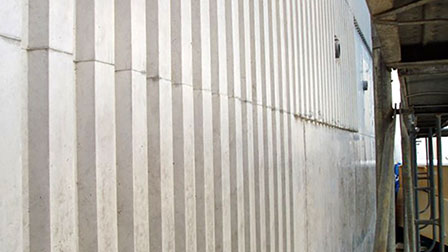

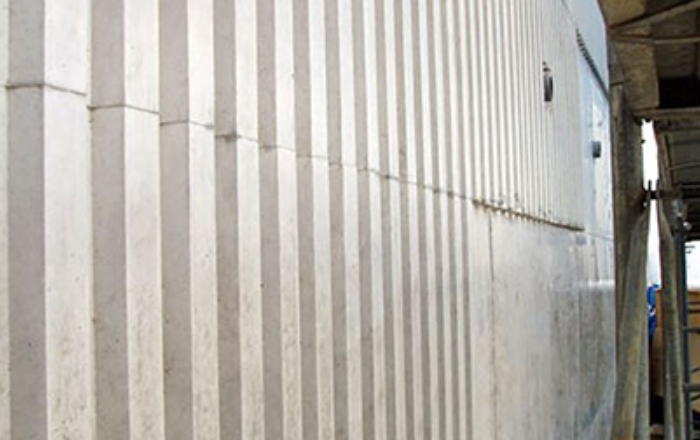

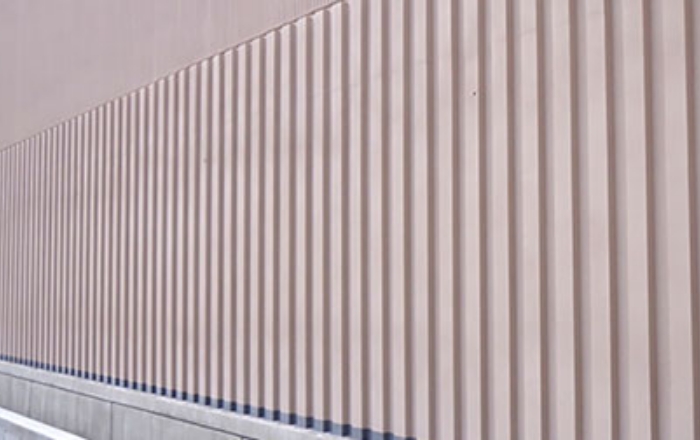

大型リブ型枠(150×100)
大型リブ型枠(150×100)

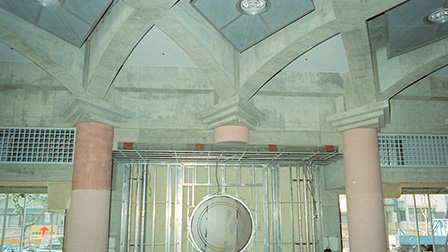

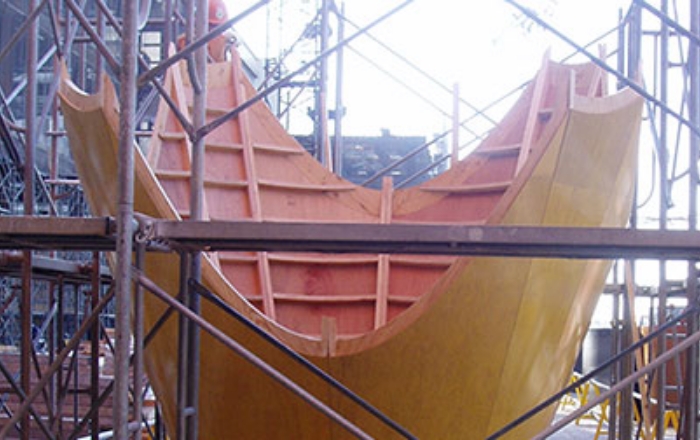

3次元曲面型枠
3次元曲面型枠
3次元格子天井型枠(柱頭部三手先斗組付)
3次元格子天井型枠(柱頭部三手先斗組付)
渦巻き型枠
渦巻き型枠

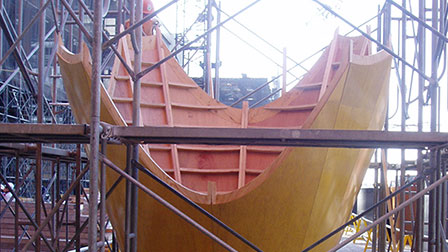

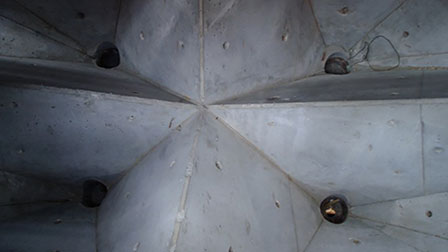

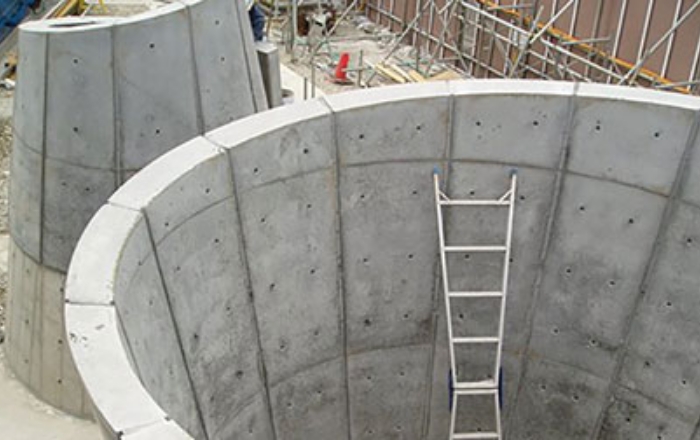

サイロ底型枠
サイロ底型枠

当社自慢の型枠用設備

景観への調和をより具現化する為、壁面に"自然との調和"を作り出す、特殊樹脂化粧型枠です。

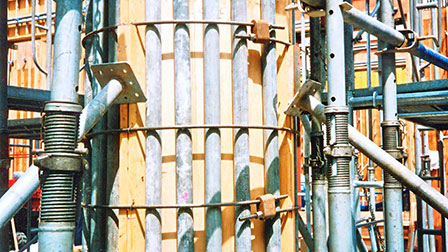

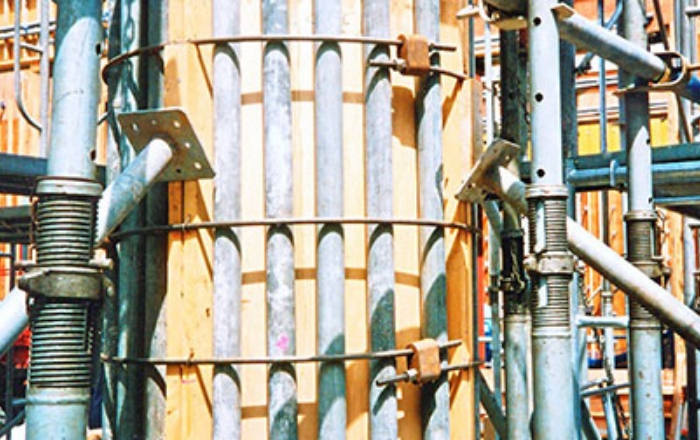

当社オリジナル円形柱専用締め付け器具
当社オリジナル円形柱専用締め付け器具

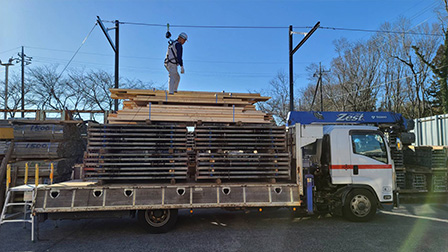

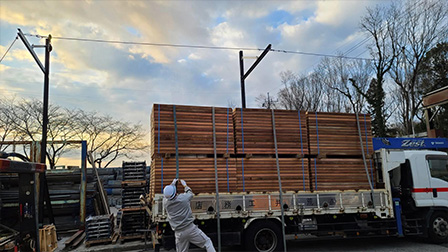

トラック荷台墜落抑制設備
岩井加工場 トラック荷台墜落抑制設備
トラック荷台墜落抑制設備
岩井加工場 トラック荷台墜落抑制設備
締め付け防止ジャストタイ
締め付け防止ジャストタイ
数値制御式切断機
数値制御式切断機

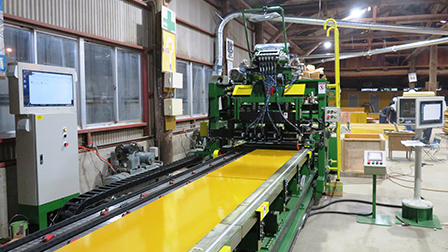

コンピュータ自動型枠加工システム
コンピュータ自動型枠加工システム TADAC

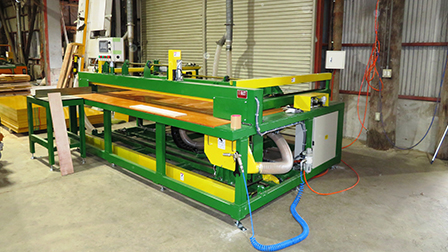

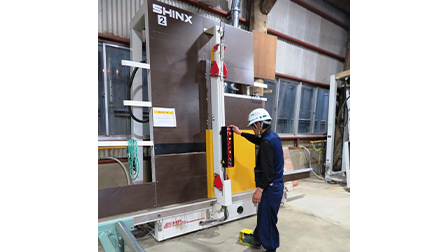

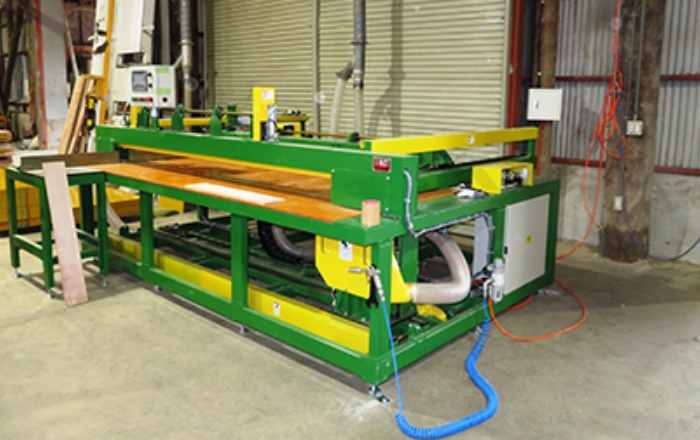

数値制御縦のこ盤
数値制御縦のこ盤
天井明かり取り板(照明不要)
天井明かり取り板(照明不要)

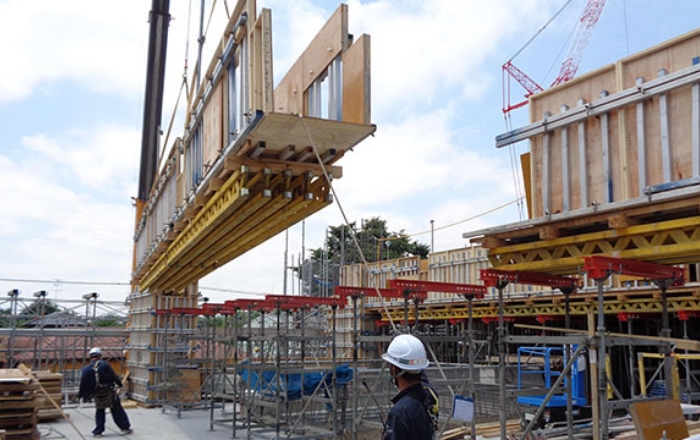

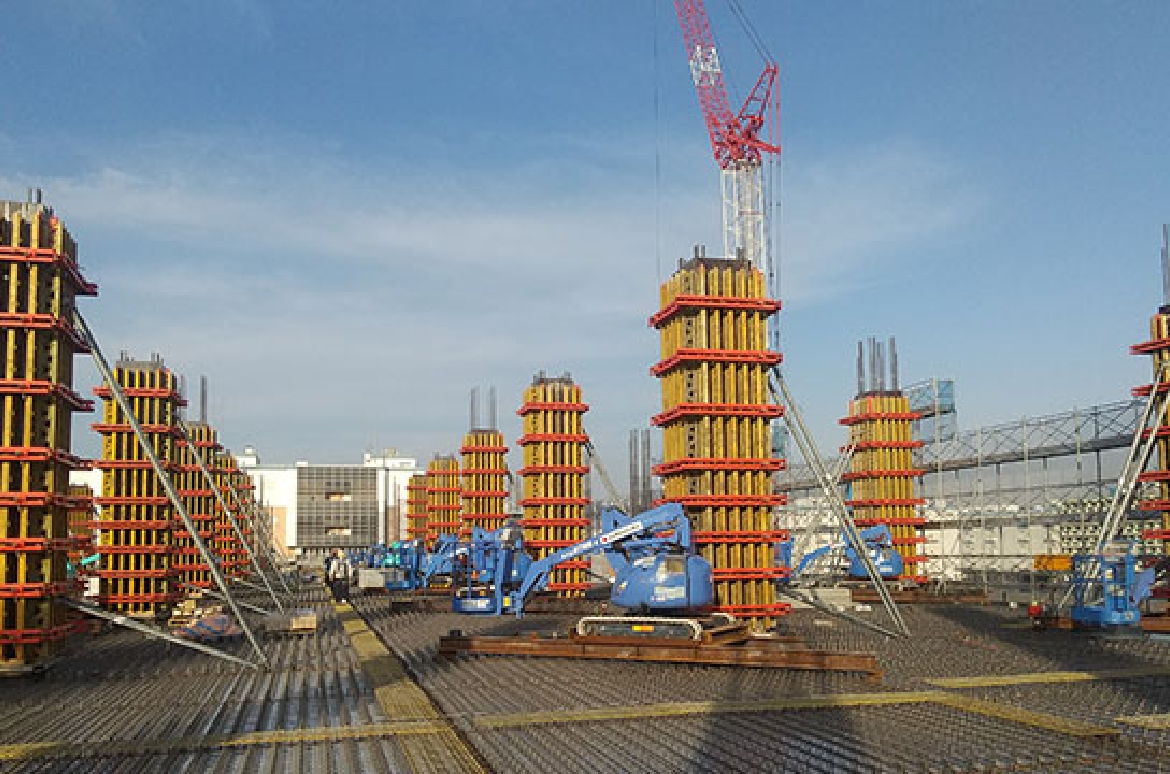

型枠の種類・工法 システム型枠

さまざまなユニット組み合わせるシステム型枠は、作業の標準化や効率化に貢献しています。荒井工務店では、多彩なシステム型枠にもいち早く対応しています。

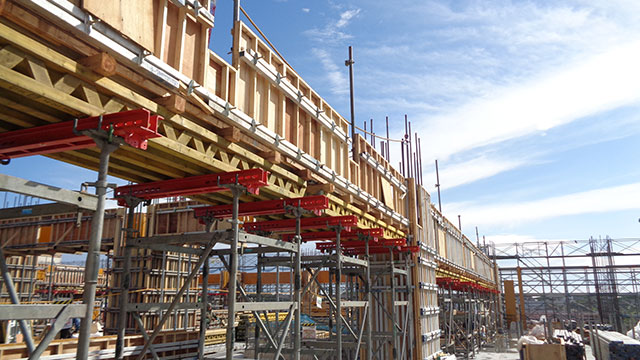

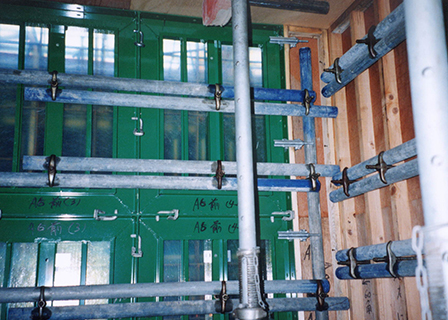

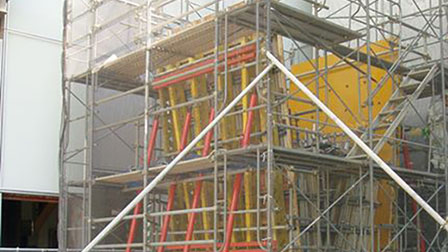

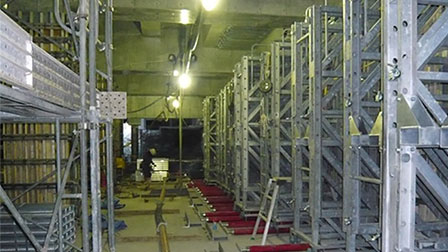

逆打スライドシステム型枠
逆打スライドシステム型枠

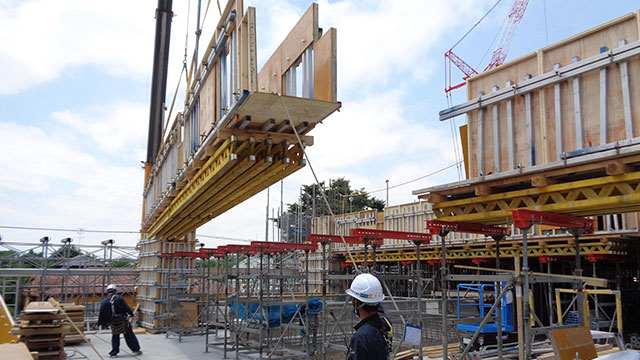

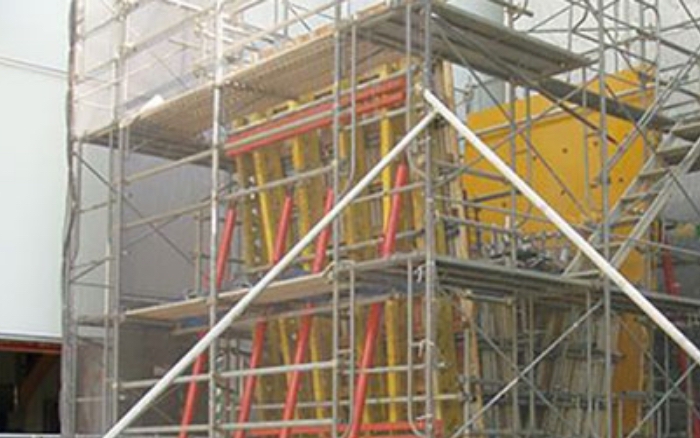

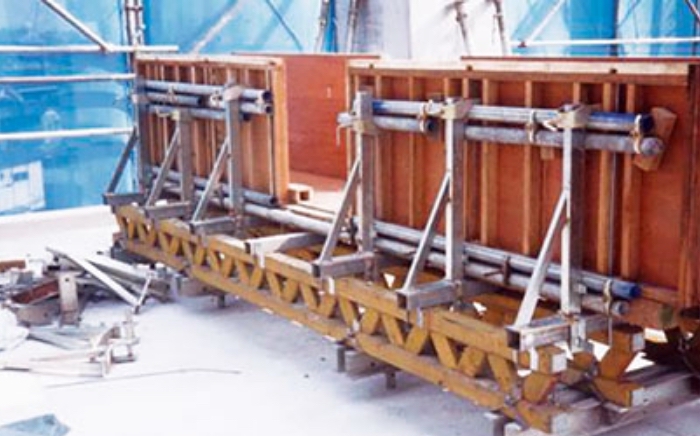

大型システム型枠
大型システム型枠

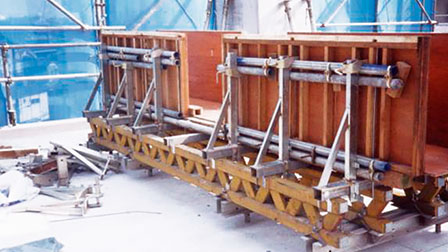

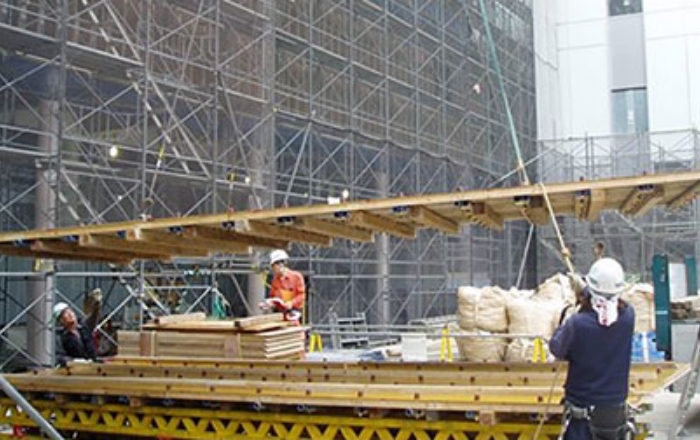

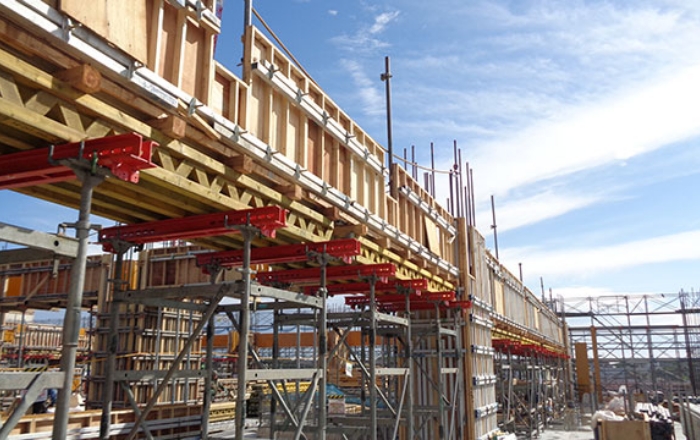

梁システム型枠
梁システム型枠
橋脚用型枠 コンポーネント(左)
橋脚用型枠 コンポーネント(左)
組んだ状態(中)
組んだ状態(中)
完成例(右)
完成例(右)

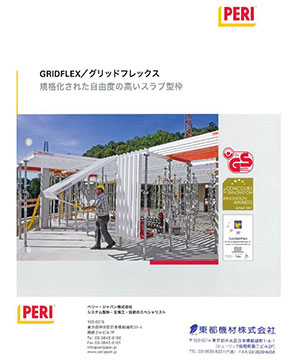

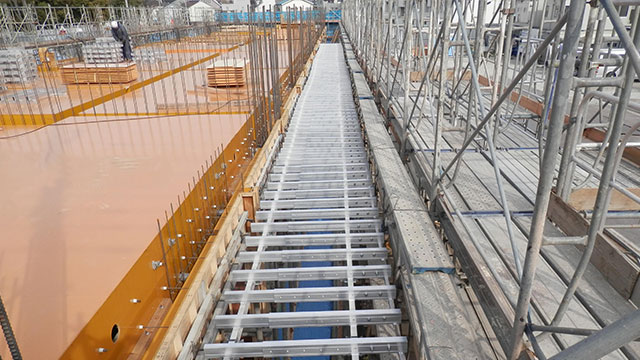

グリッドフレックス工法
グリッドフレックス工法
グリッドフレックス工法
グリッドフレックス工法 東都機材(株)
東都パネル
東都パネル
東都パネル
東都パネル

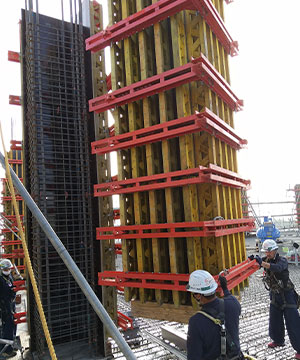

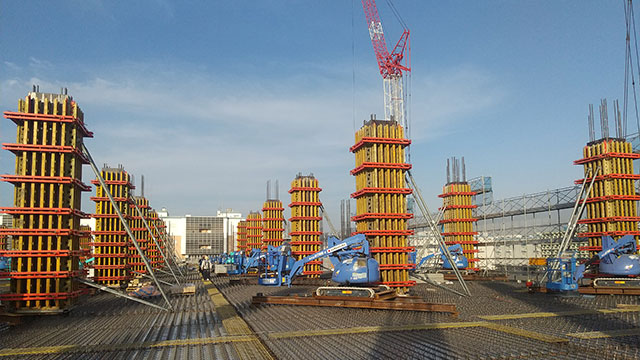

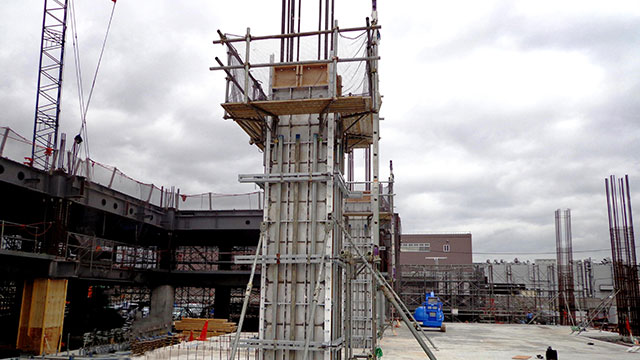

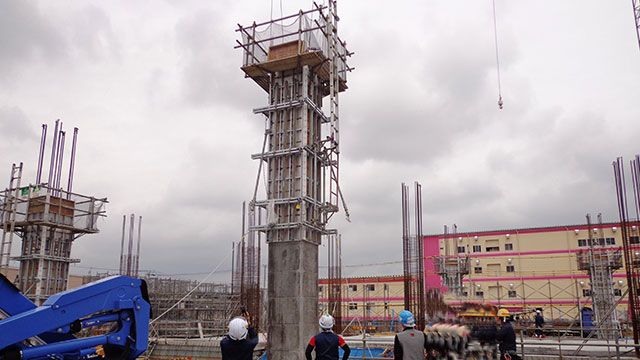

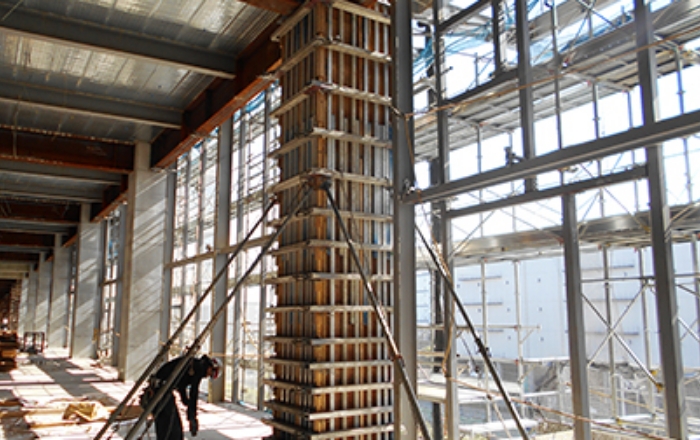

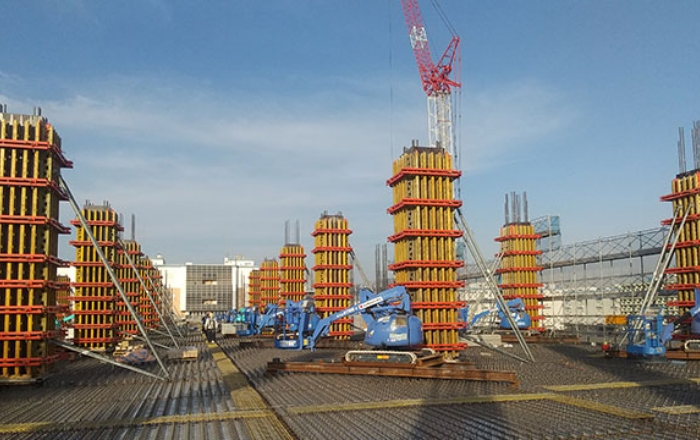

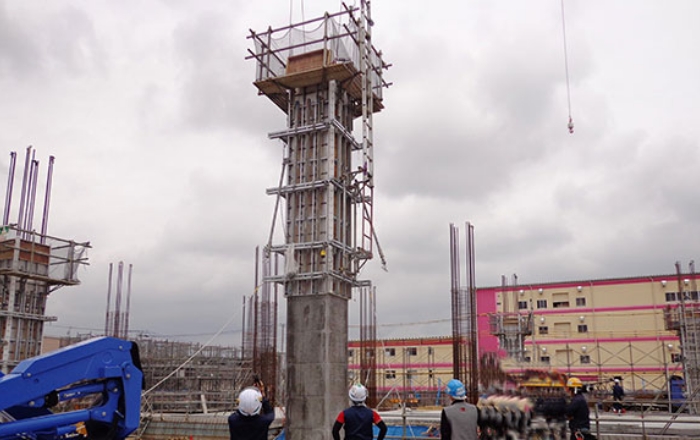

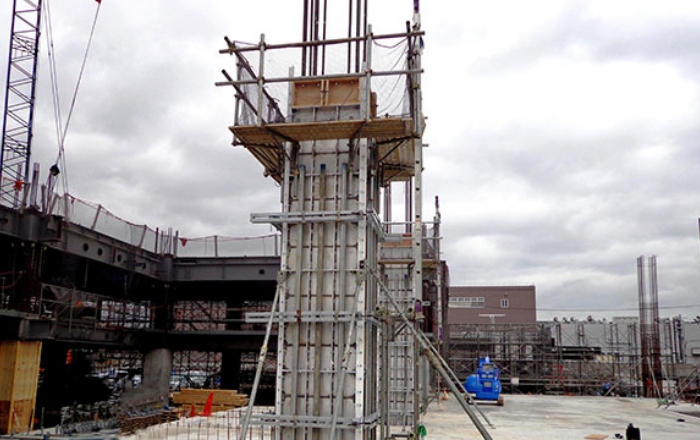

VARIO柱システム工法
VARIO 柱システム工法
VARIO柱システム工法
VARIO 柱システム工法

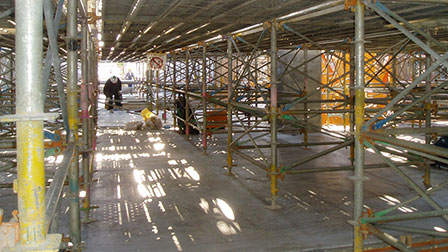

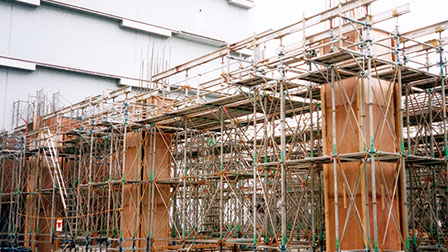

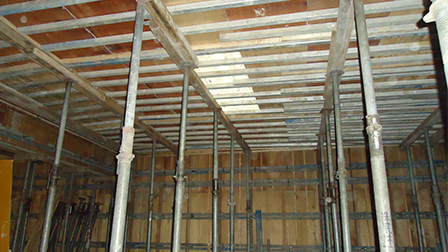

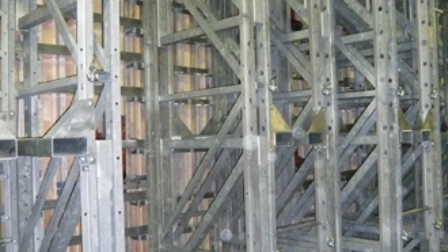

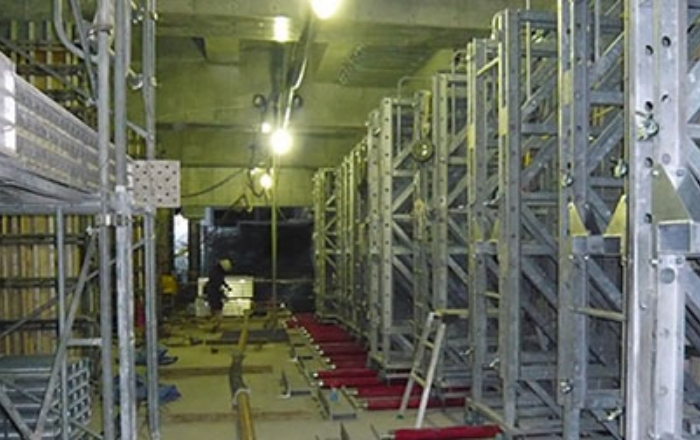

四角タワー式の支保工 ST100工法
四角タワー式の支保工 ST100工法
四角タワー式の支保工 ST100工法
四角タワー式の支保工 ST100工法

アルサップ

建込完了
建込完了
脱型後
脱型中

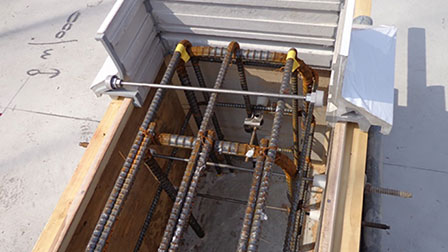

ノンセパ工法(システム型枠、コラムクランク)

ノンセパ工法の一種で、型枠面にPコン等の後が残らず仕上がりコンクリート面が非常にきれいに打ちあがります。ボルトで固定するために、コンクリート打設伴うバイブレーターの振動等にも強く変形しにくい工法です。

コラムクランプ
コラムクランプ
逆打スライドシステム型枠
逆打スライドシステム型枠

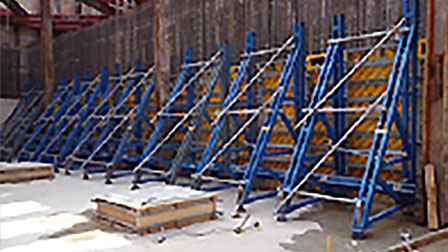

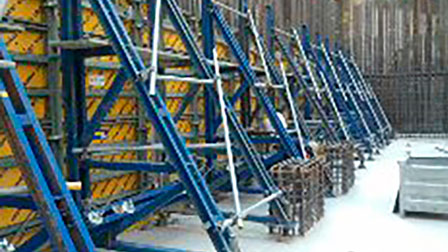

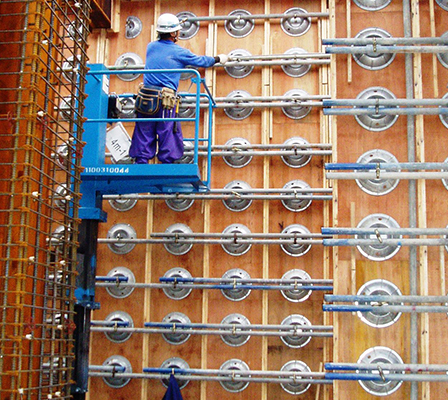

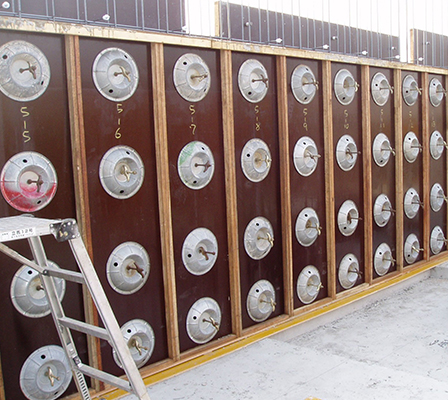

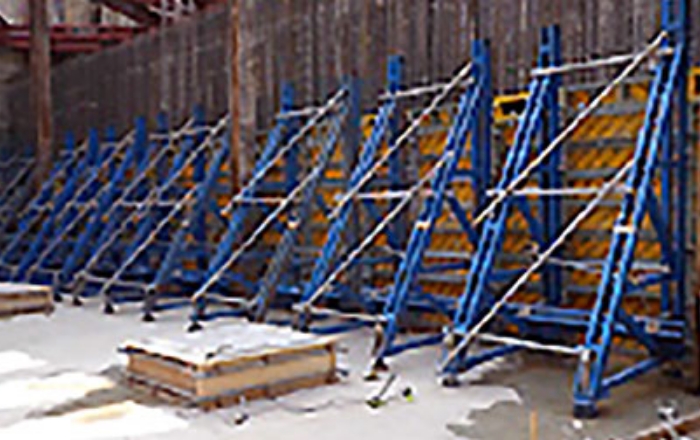

脚部アンカー式大型片面型枠
脚部アンカー式大型片面型枠

提供:東都機材(株)

型枠の種類・工法 新素材型枠

主にラワン等の南洋材を使用するため熱帯雨林の乱伐の一因となり、環境破壊につながるコンパネ等を使用しないですむ、地球環境に優しい型枠工法です。

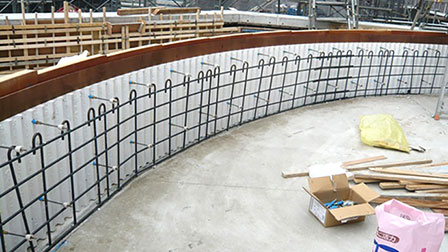

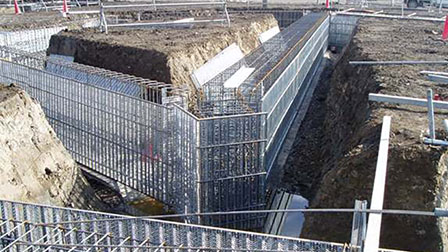

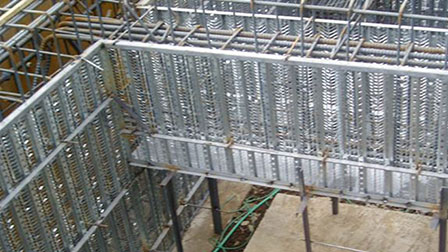

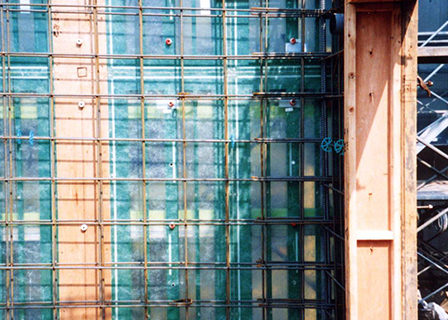

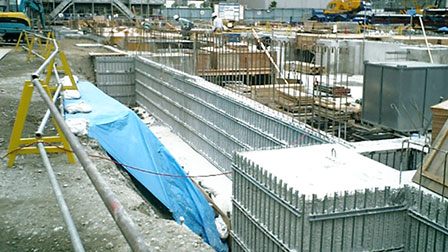

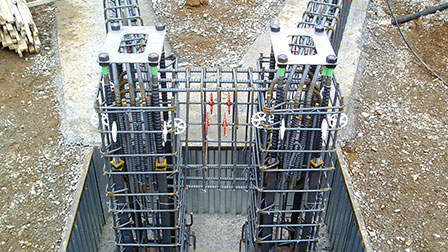

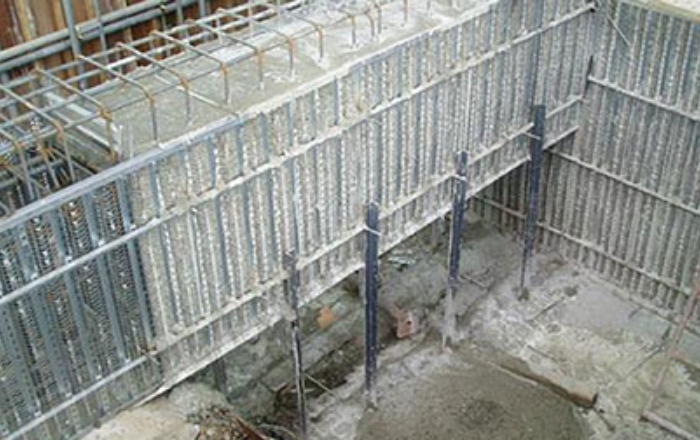

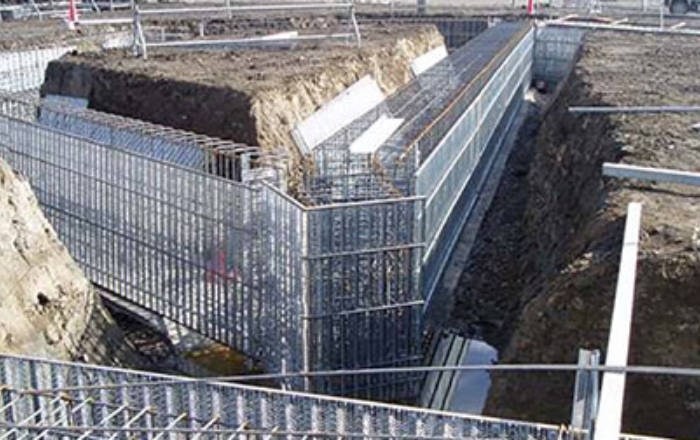

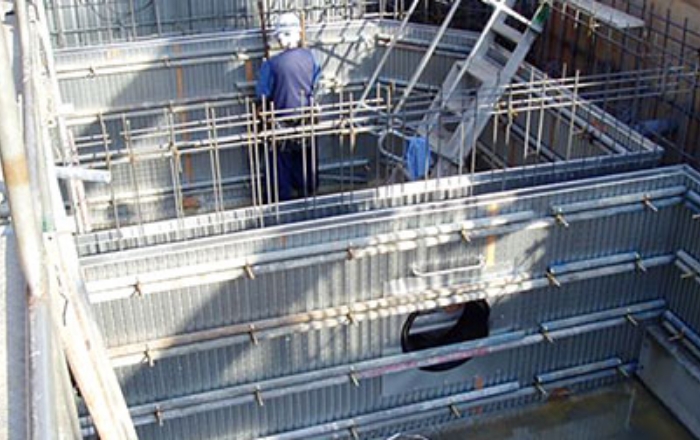

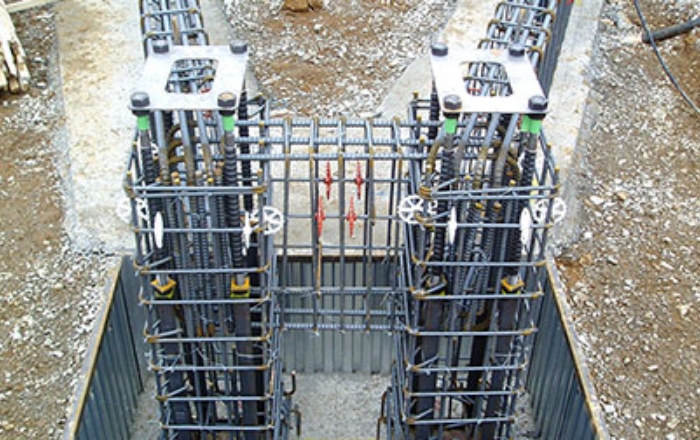

ラス型枠

型枠解体が不要でコンクリート打設後すぐに埋め戻し作業にかかれ 工期短縮につながります。

提供:コングロプランニング(株)

E−PANET

型枠解体が不要でコンクリート打設後すぐに埋め戻し作業にかかれ工期短縮につながります。

提供: JTS(株)

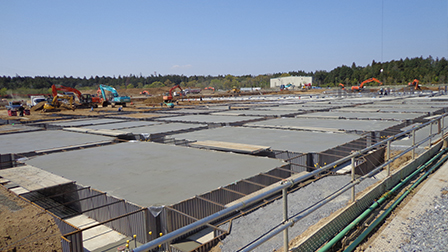

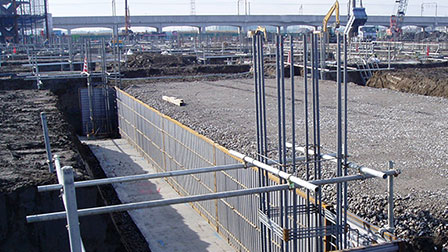

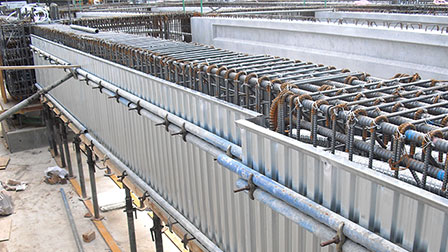

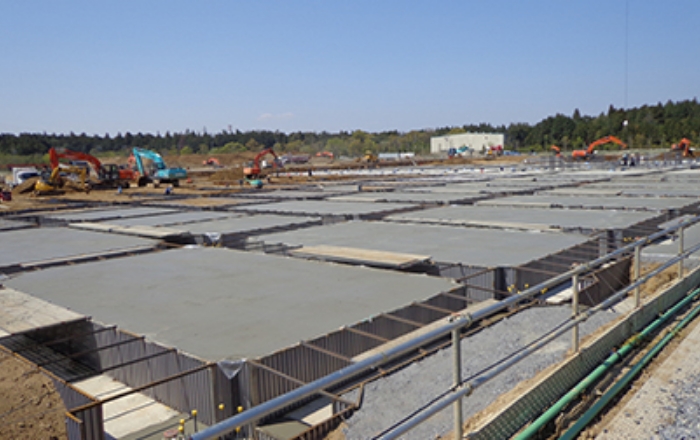

先行埋戻鋼製型枠

埋め戻しが先行するので 工程の短縮、作業床の確保につながります。

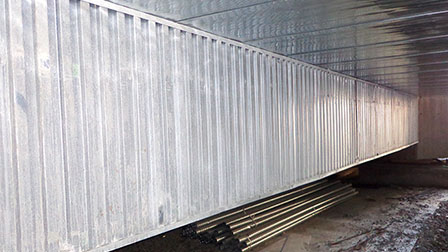

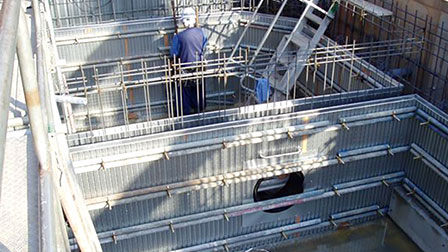

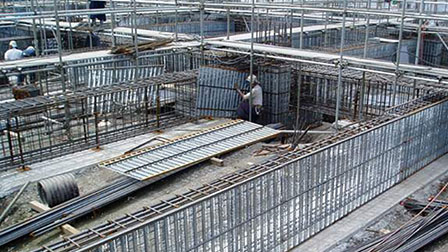

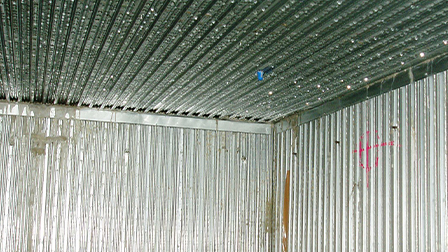

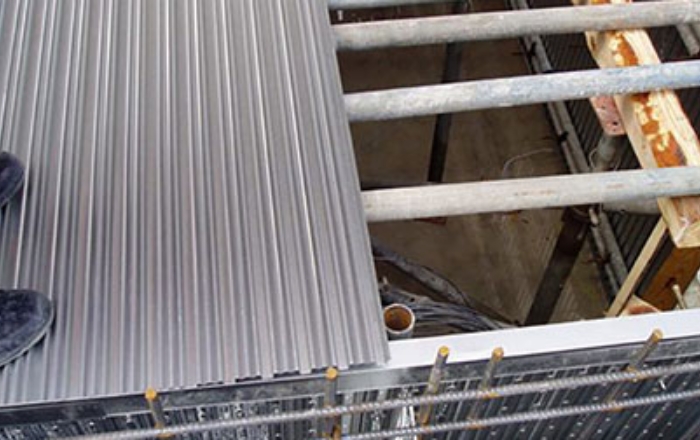

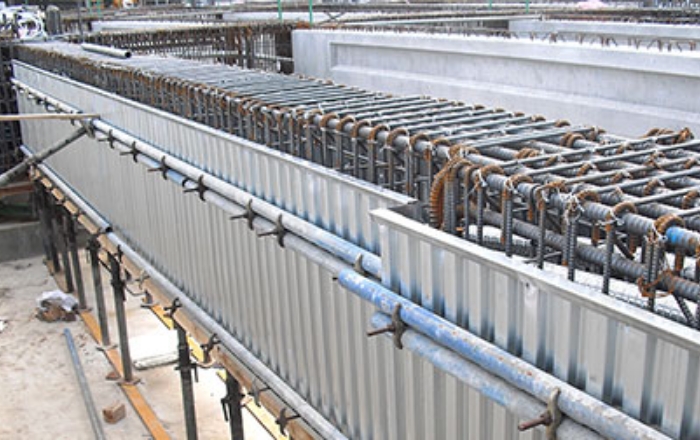

セコフォーム

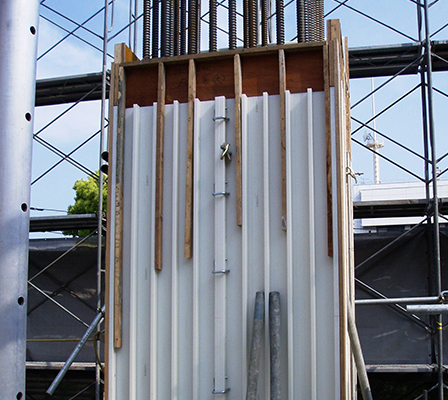

以下は工場加工でキーストンプレートを加工し、工期短縮と解体搬出手間を減少できる工法です。

関包スチール
関包スチール

提供:コングロプランニング(株)

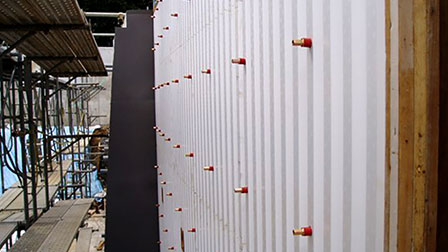

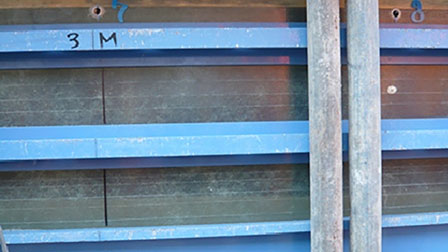

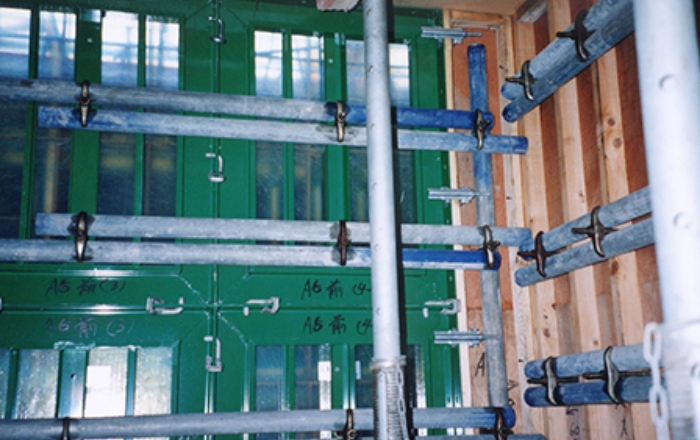

ダブルライト型枠

コンクリート打設用型枠といえば、合板型枠というのが一般的ですが、合板に変わる新素材プラスチック系素材で高転用率を確保できます。使用後はメーカーの回収システムでリサイクルされるので廃材が発生しないので、環境にやさしく、ゼロエミッションにも貢献できる型枠工法です。

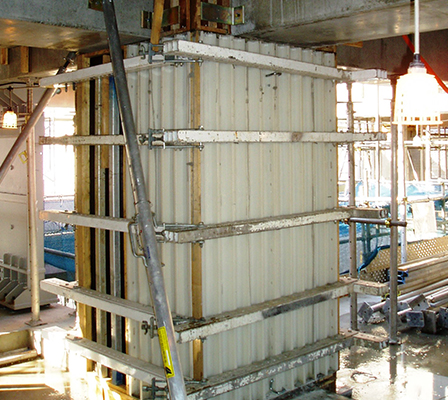

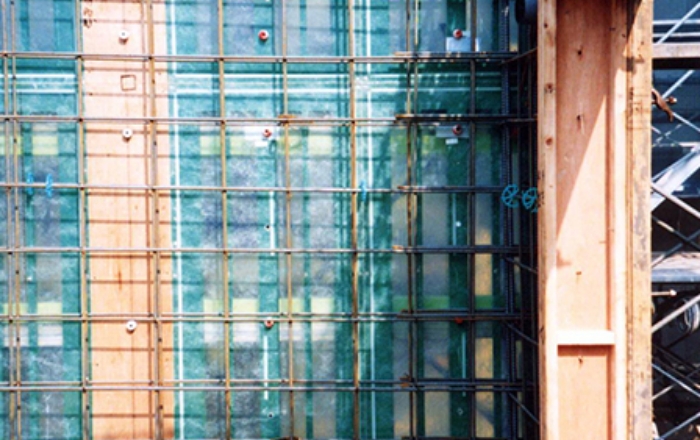

スルーフォーム

ラワンベニヤの代換えベニヤ 打設時コンクリートの内部様子が見えます。

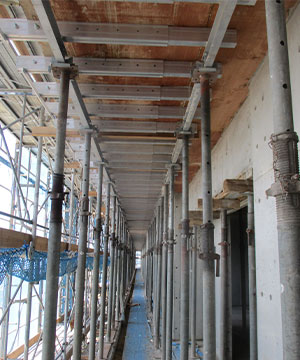

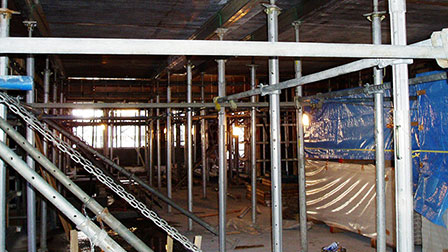

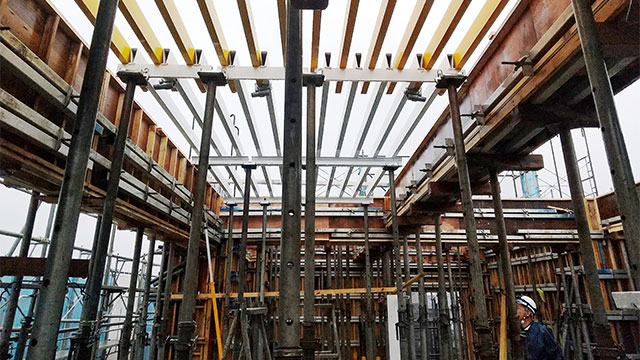

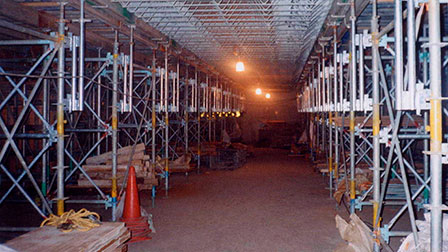

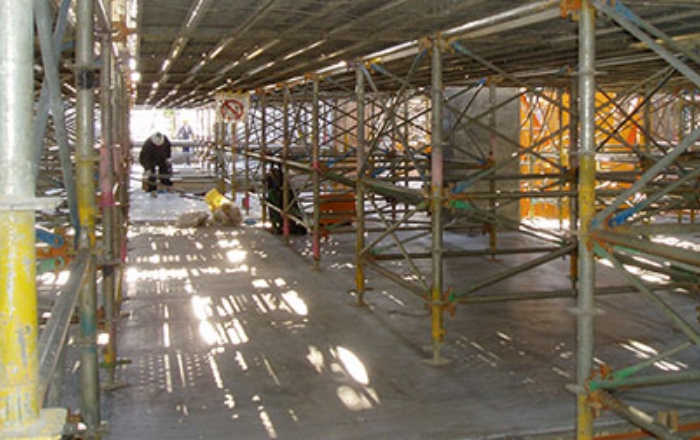

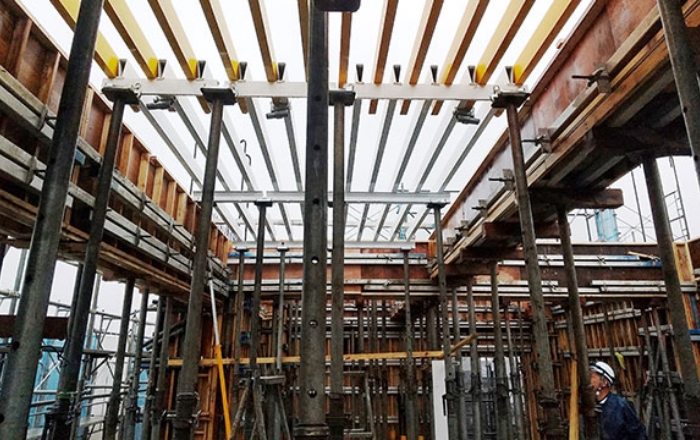

型枠支保工 モデックス・パワーフレーム

従来式に比較し通路の確保、耐荷重性が向上し組立完了時には通路も完成しています。

提供:東都機材(株)

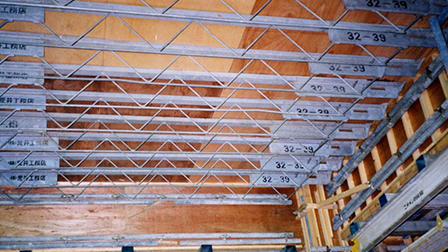

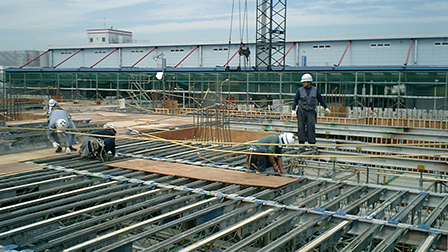

AXビーム

AXビーム
AXビーム

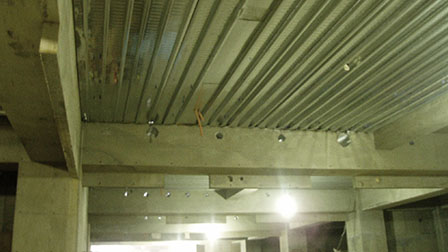

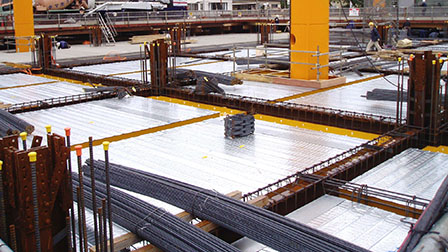

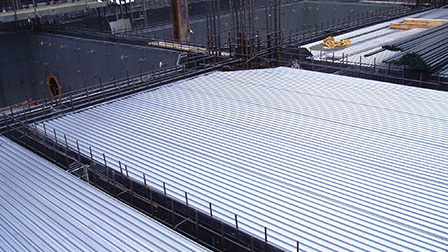

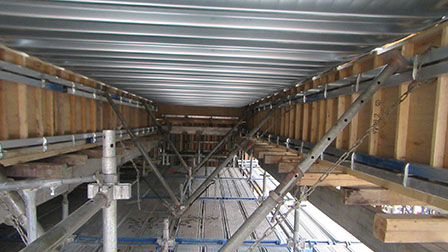

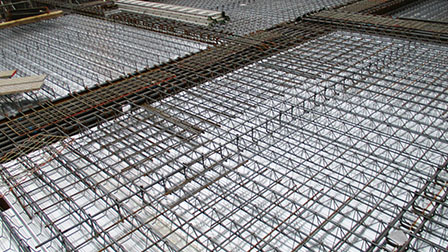

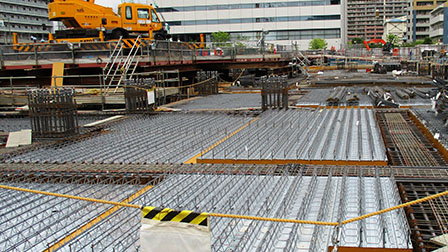

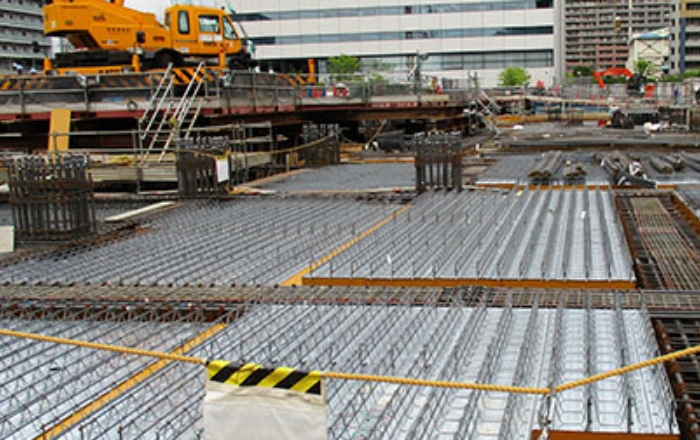

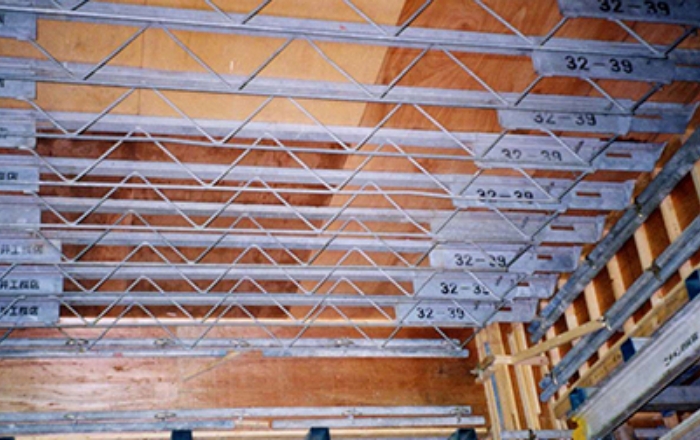

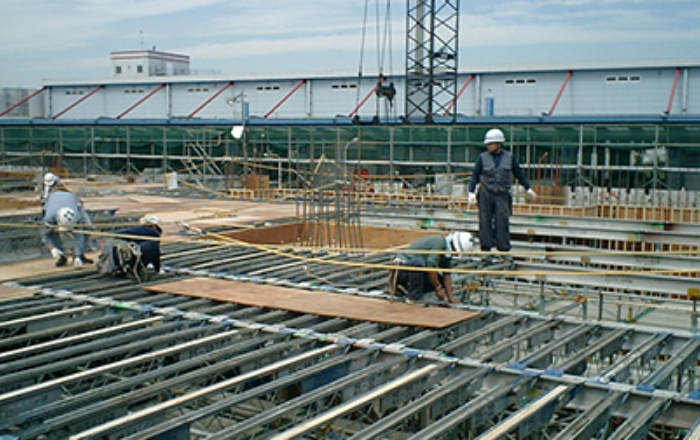

デッキ(フラットデッキ・フェローデッキ)

デッキ

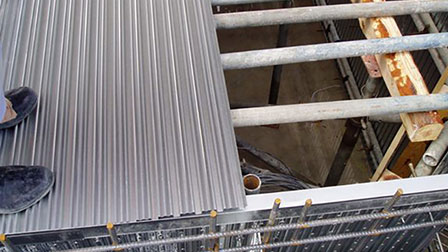

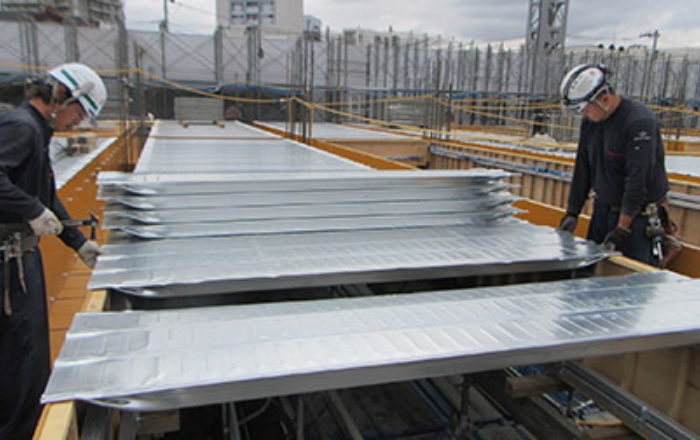

フラットデッキ貼り完了
デッキ

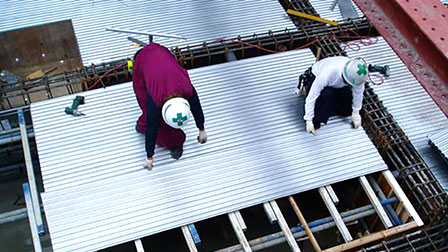

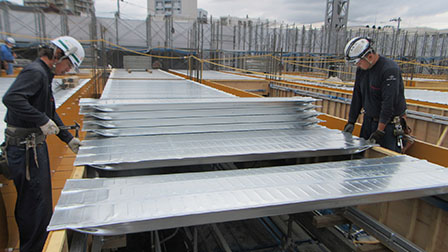

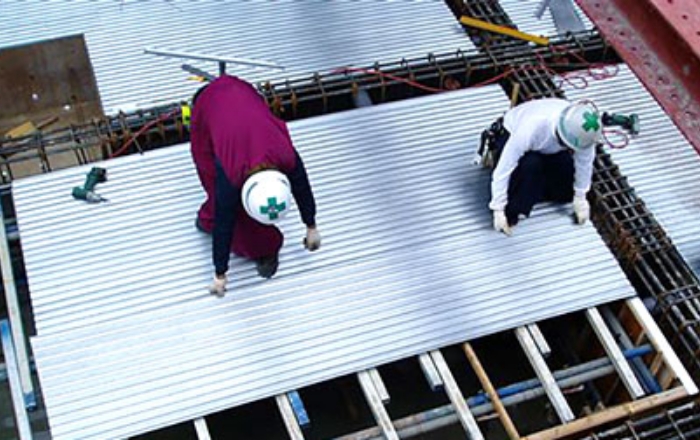

フラットデッキ貼り作業
デッキ

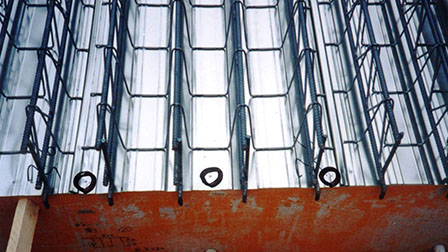

フラットデッキ下部より
デッキ
フラットデッキ部型枠解体完了
デッキ
フェローデッキ
デッキ

デッキ

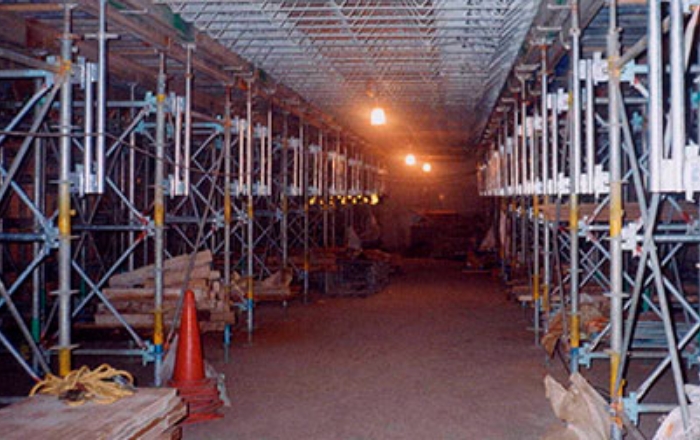

省力化工法 カシオペア

型枠工事に使用する縦パイプが不要となり、材料の運搬費及び現場内のストックヤードの減少になります。

提供:ジー・オー・ピー(株)

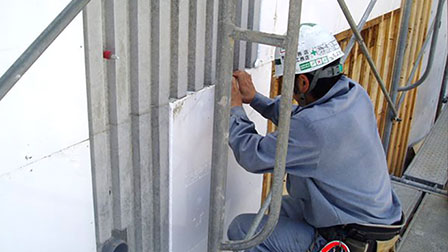

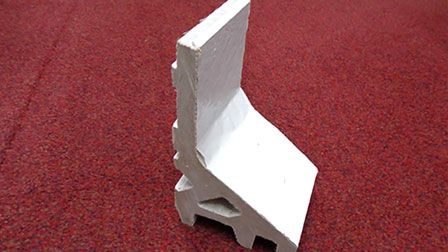

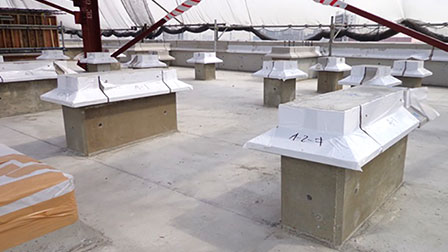

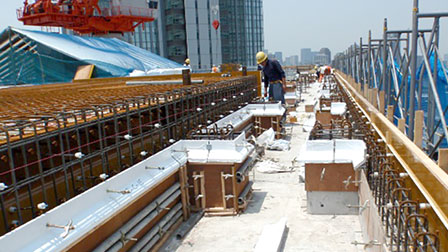

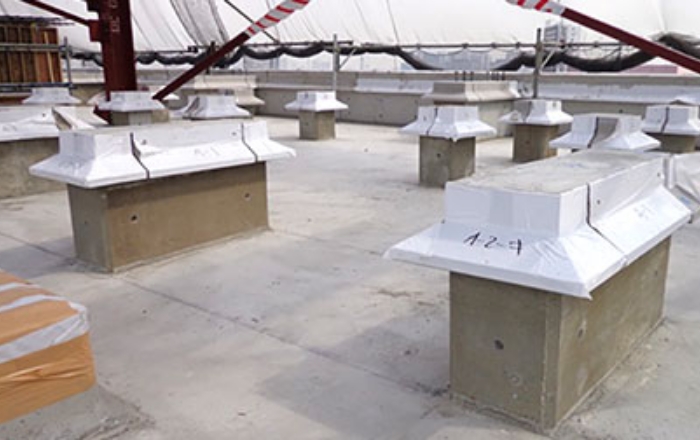

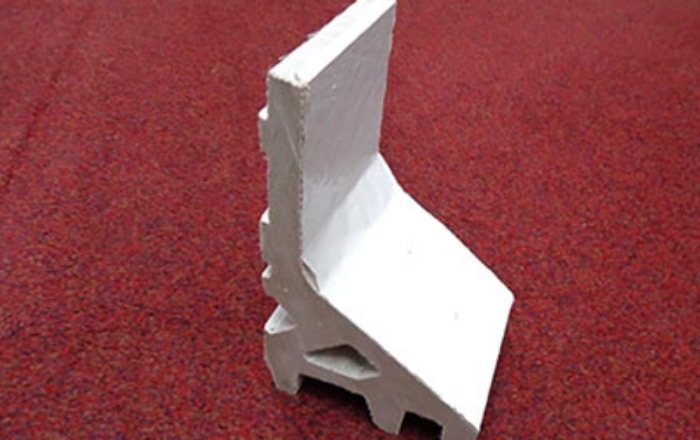

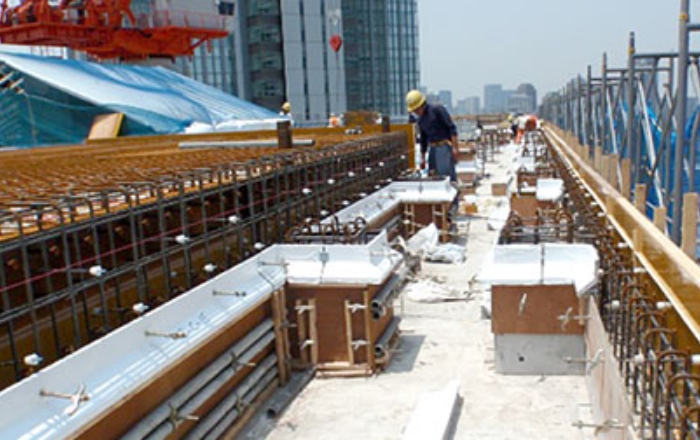

押出成形セメント版打込型枠

パラペット、機械基礎の防水押えあごの型枠材です。
〔施工・特性〕
1.型枠加工・施工の割付図を作成し、システム化を図ります。
2.工業化製品のため仕上がりが均一で美しい。
3.パラペット機械基礎部のみならず、ペントハウス・ハト小屋等の防水立上り部にも最適です。
4.PCパラペットへの、PC工場での打込み製作が可能です。

提供:JTS(株)

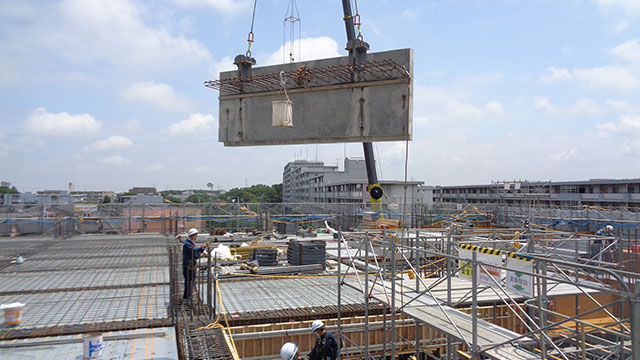

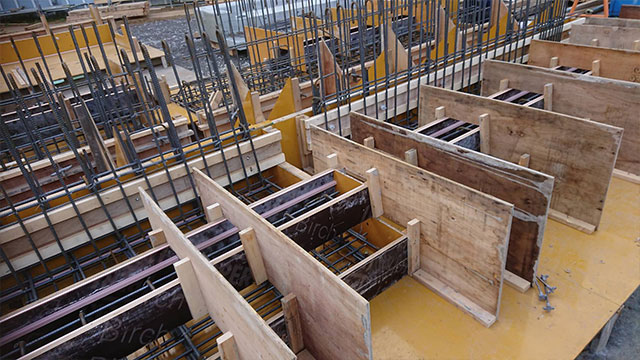

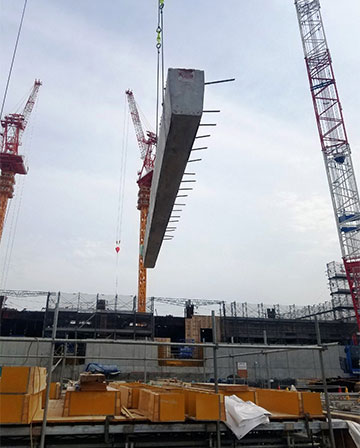

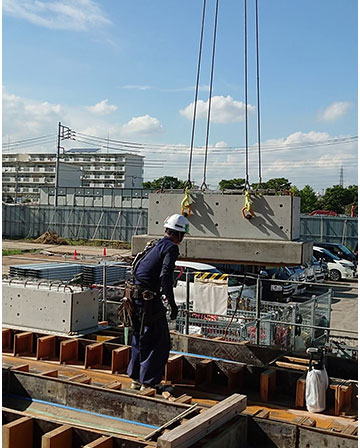

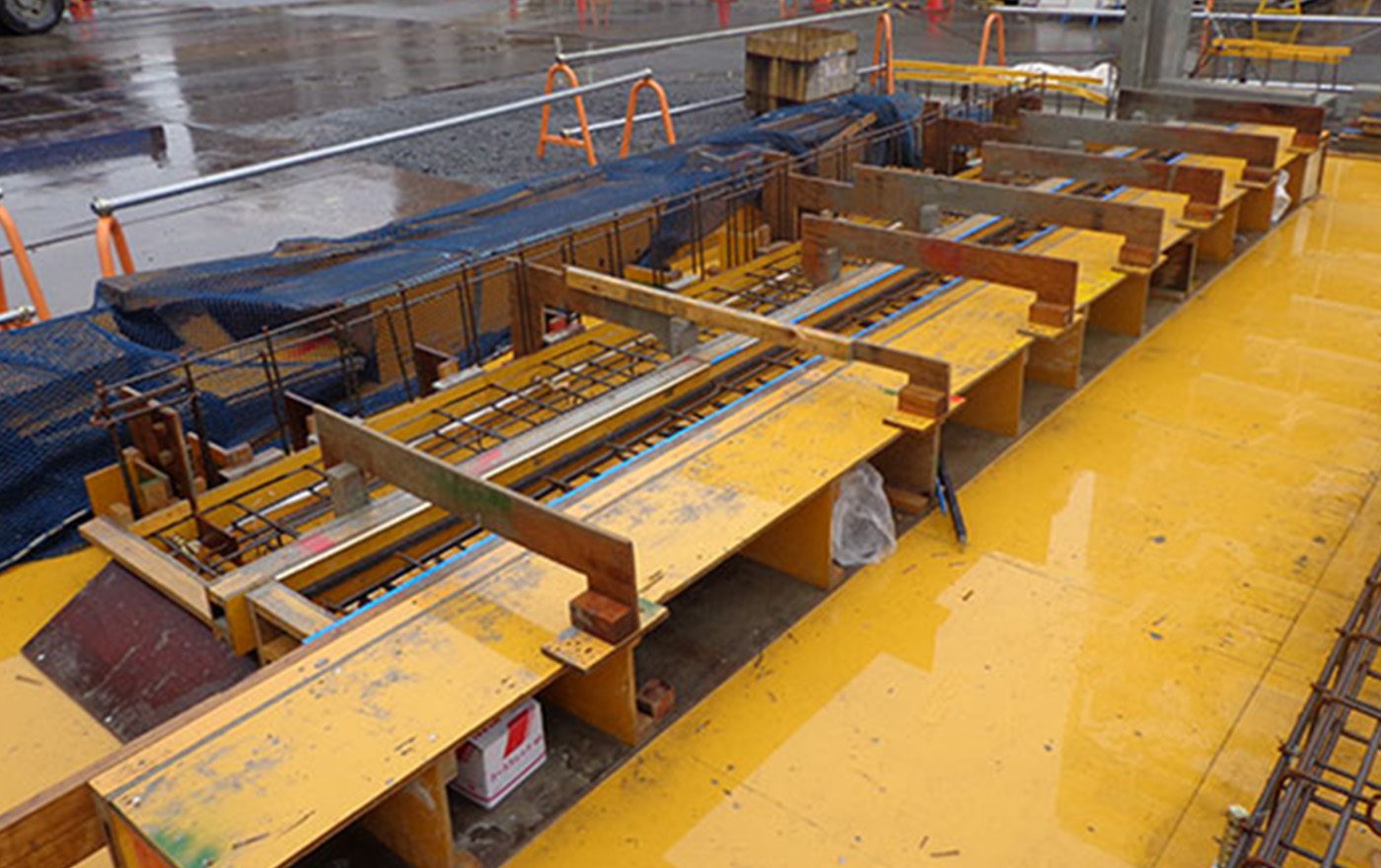

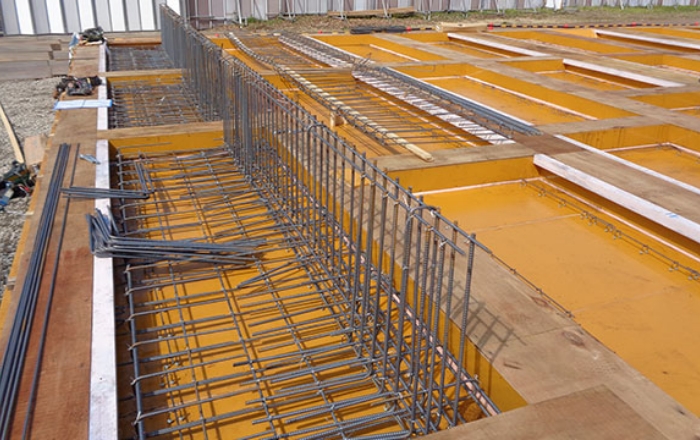

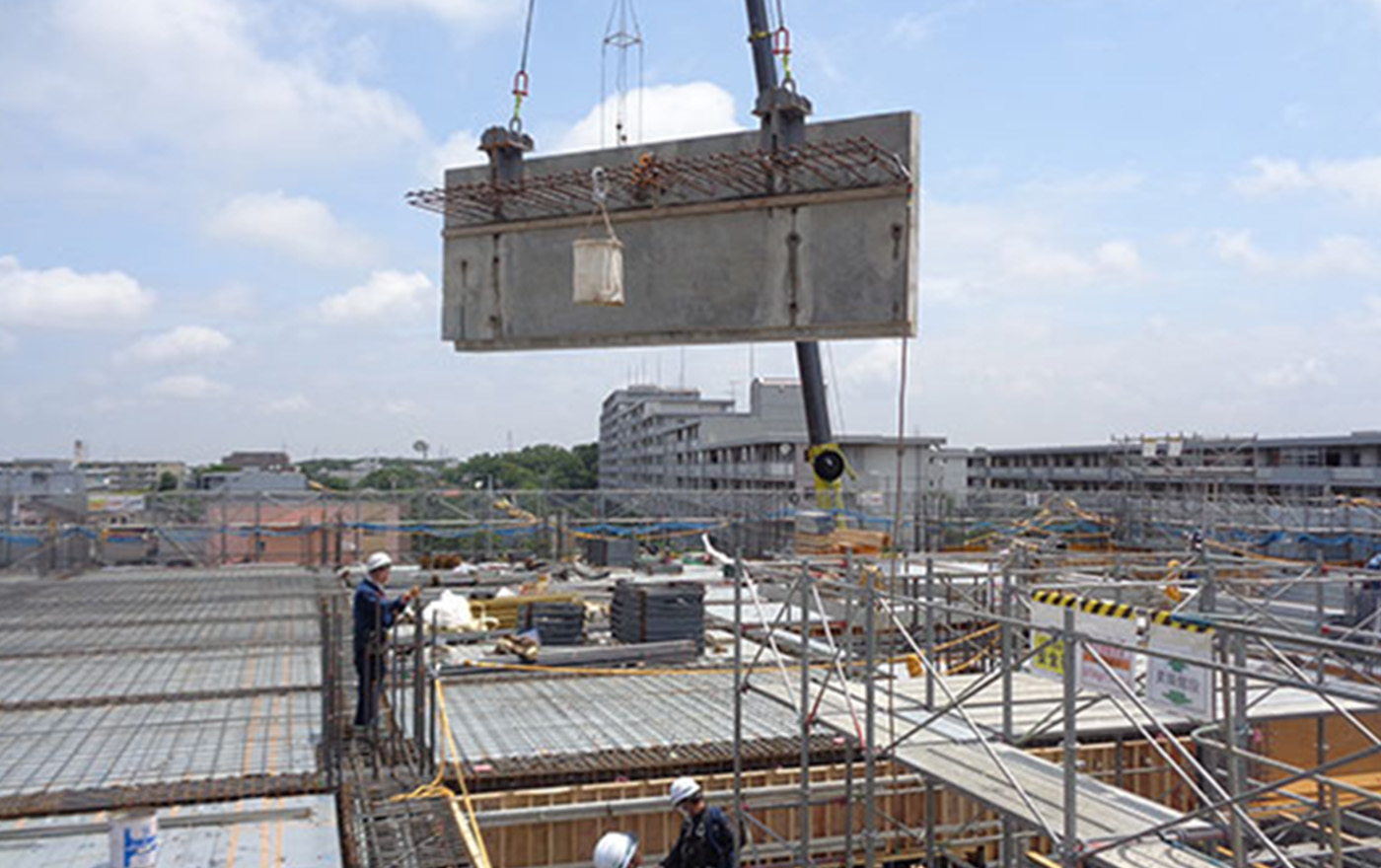

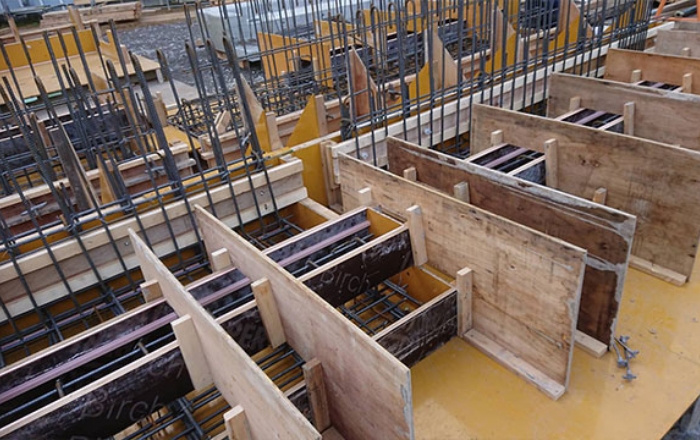

現場作成PC

現場作成PC
現場作成PC
現場作成PC
現場作成PC
現場作成PC
現場作成PC

動画

コンピュータ自動型枠加工システム TADAC

ペリーシステム型枠(GT24+回転式フォークリフト)

VARIO 柱システム工法

四角タワー式の支保工 ST100工法

現場作成PC

東都パネル組立

型枠の種類・工法 型枠積算・加工帳システム

荒井工務店では、型枠設計や積算、管理等において、積極的に電子化を進めています。

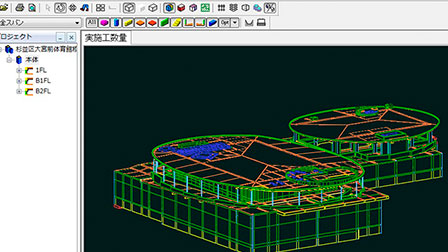

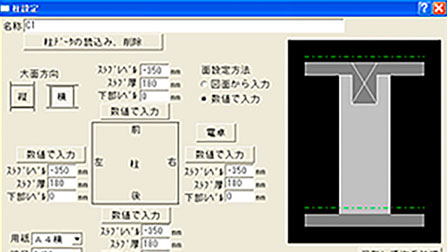

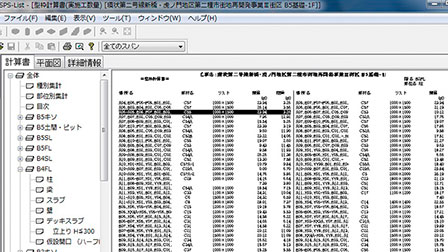

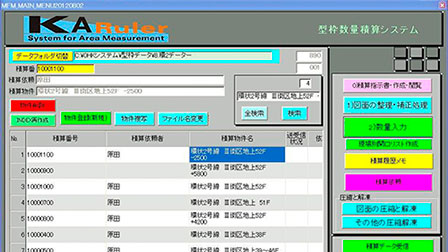

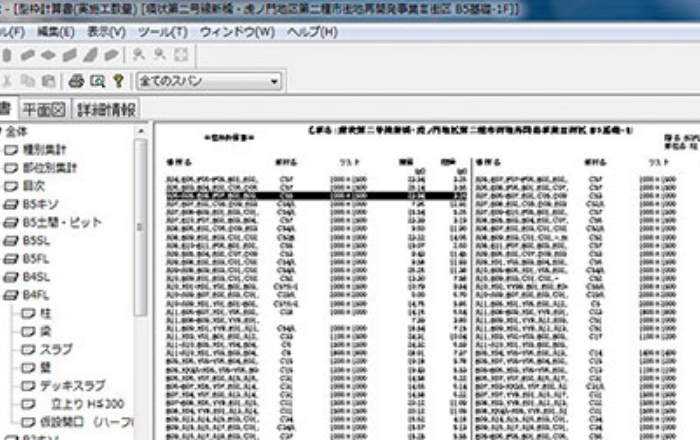

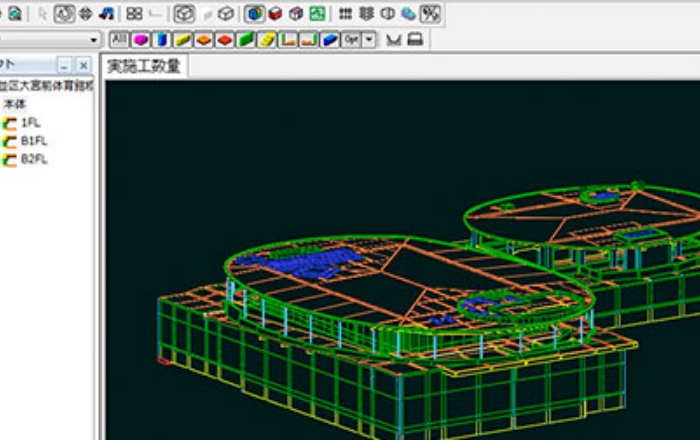

積算システム

積算システム

提供:(株)しっつ

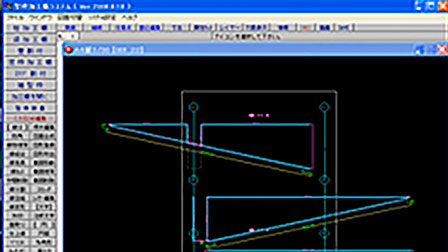

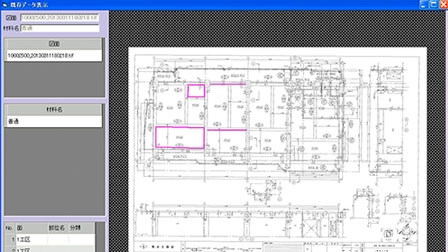

型枠加工帳システム

CADデーターより、簡単に加工帳が作成できます。 数量も同時に積算することも出来ます。

提供:(株)シ−ワ−クス
